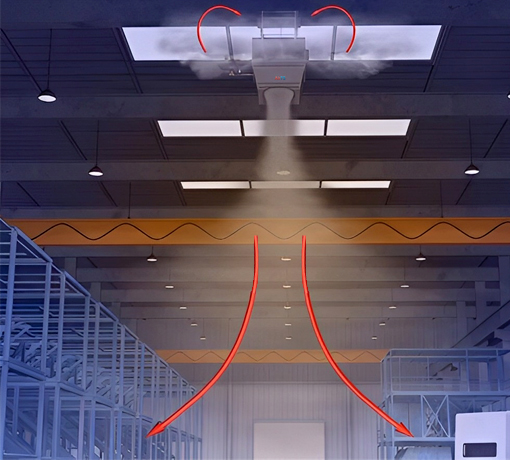

工作原理
热水或蒸汽经过设备AirTS 高大空间专用空调系列产品内的高效热交换器换热后，实现对空气的快速加热。
利用安装于顶部的大风压轴流风机强制热空气下送，热空气经过消音海绵和下部梯形收口两次提压后，经导流叶片导向后从喷口旋流而出，至上而下将热空气均匀分布到空间各处。
技术特点
通过调节风速和出风角度，实现舒适的采暖环境
送风角度无级调节
利用轴流风机，从顶部高效回收热量，减少屋顶的热量损失，达到节能效果
高：持续回收顶部空间热量，旋流布送到底部的工作区域
大：空间内设备均匀布置，热量随之均匀分布
空间：降低屋顶及四周墙体温度，与外界温差降低，减少热量通过顶部及四周的散失
送风距离远，制热风量大
功能：制热、新风
功能
防坠落预警监测
变风量、变水量控制
设备状态及数据分析
滤网自清洁、自动更换
无线控制操作
防冻保护
无风感送风
新风
技术比较
AirTS顶部送风制热机组
高大空间专用空调吊装在屋顶或者立柱上
通过设备内的热交换器实现对空气的制热
高效的空气布送装置，消除室内不良温度层
回收顶部热量，真正达到节能效果
舒适的环境，无风感
底部制热设备
高大空间进深很大，采用暖气片采暖，空气自然对流，热空气上升
暖气片能辐射到区域很小，范围不超过 5 米
热量上升到屋顶后散失掉，中间区域得不到有效温度提升
暖气片采暖方式对供水温度要求很高
AirTS 高大空间空调机组温度场
高大空间制热机组将热空气强制快速下送，使工作区温度迅速提升
散热器加热温度场
暖气片采暖温度场分布图可以看出热量主要聚集在屋顶，下部工作区温度低
技术参数
| 高大空间新风功能制热机组 | |||
| 型号 | AirTS-FD-I | AirTS-FD-II | |
| 风机转速 | r/min | 0～900 | 0～860 |
| 标准循环空气量 | m³/h | 0～5400 | 0～8200 |
| 电压 | V | 380±5% | 380±5% |
| 功率 | kW | 2.5 | 3.6 |
| 电流 | A | 4.4 | 6.3 |
| 适用安装高度 | m | 4~9 | 4~16 |
| 控制方式 | 变风量无极调节 | 变风量无极调节 | |
| 噪音值 | dB | <60 | <60 |
| 机组尺寸 | |||
| 型号 | AirTS-FD-I | AirTS-FD-II | |
| A | mm | 900 | 1100 |
| B | mm | 1250 | 1620 |
| C | mm | 735 | 850 |
| E | mm | 100 | 100 |
| F | mm | 435 | 540 |
| G | mm | 480 | 568 |
| H | mm | 765 | 935 |
| J | mm | 601 | 710 |
| K | mm | 521 | 644 |
| O | mm | 445 | 550 |
| P | mm | 550 | 600 |
| R | mm | 360 | 455 |
| T | mm | 40 | 75 |
| N (内丝) | mm | DN32 | DN40 |
| 重量 | kg | 148 | 208 |
| 水流量 | L | 5.8 | 9.8 |
